| Tempat asal: | Shenzhen, Cina |
|---|---|
| Nama merek: | Lunfeng |
| Sertifikasi: | ISO9001:2015 |
| Nomor model: | FPC011 |
| Kuantitas min Order: | 1 buah |
| Kemasan rincian: | <i>First put into a polybag, then paked into a carton.</i> <b>Pertama dimasukkan ke dalam polybag, k |
| Waktu pengiriman: | 7-25 hari kerja, untuk dinegosiasikan |
| Syarat-syarat pembayaran: | T/T, Western Union |
| Menyediakan kemampuan: | 500000 Potongan/Potongan per Bulan |

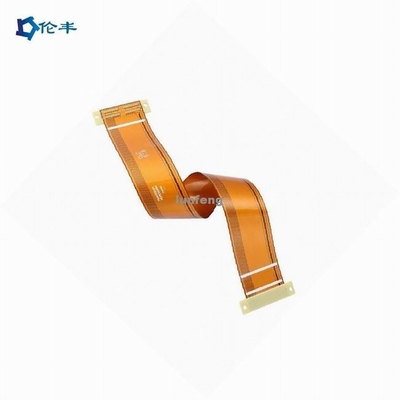

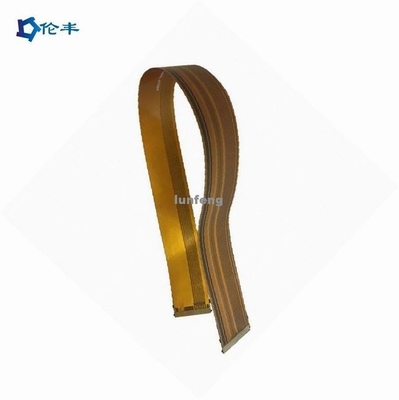

| Nama: | Flex Printed Circuit FPC Papan Sirkuit Fleksibel kabel FPC PCB fleksibel | Aplikasi: | Elektronik Konsumen, Produk Elektronik |
|---|---|---|---|
| Bahan:: | Polimild, PI | Ketebalan Tembaga:: | 0.4-2mil (10-50um), |
| Ketebalan papan:: | 0.2-6mm | Ukuran: | Disesuaikan |
| Penyelesaian Permukaan:: | HASL/ OSP/ Ag/ ENIG/ ENEPIG/ Perendaman perak/ Timah | Topeng solder: | Film PI Kuning |
| Barang: | OEM ODM | Garis besar: | Meninju / Potong laser / Dibor |
| Ketebalan tembaga: | 1/2 OZ 1 OZ 2 OZ 3 OZ, | ||
| Cahaya Tinggi: | Papan Sirkuit Fleksibel FPC Polyimild,Papan Sirkuit Fleksibel Film PI FPC,Sirkuit Cetak Fleksibel PCB |
||
Manfaat Sirkuit Cetak Fleksibel
Akurasi desain
Karena sirkuit cetak fleksibel sebagian besar dirancang menggunakan mesin otomatis, margin kesalahan dalam desain lebih kecil.Ini adalah karakteristik utama dari perangkat elektronik yang unggul.Sebagian besar perangkat elektronik canggih yang digunakan saat ini menggunakan papan sirkuit fleksibel karena tingkat presisi tinggi yang diharapkan dari mereka.Contoh perangkat yang memerlukan tingkat presisi tinggi termasuk yang digunakan dalam pengaturan medis.
Mereka ringan
Papan sirkuit dapat dilipat dengan mudah, sehingga dapat ditempatkan di kompartemen di mana komponen lain sulit dipasang.Insinyur memanfaatkan sirkuit ini yang ringan untuk mengurangi ukuran paket.
Fleksibilitas
Karena kemampuannya untuk menjadi fleksibel, mereka mampu membebaskan pengguna dari tekanan berat dan ruang yang sering dihasilkan oleh papan sirkuit kaku.Papan sirkuit fleksibel dapat ditekuk ke berbagai tingkat saat memasangnya.Hal ini memungkinkan untuk meningkatkan tingkat fungsionalitas berbagai elektronik.
|
Kabel FPC ( Flexible Printed Circuit ) Spesifikasi
|
|
| Lapisan | 1-6lapisan |
| Ukuran FPC (maks / mnt) | Min: 10x45mm Maks: 250x1200mm |
| Ketebalan | 0,050mm—0,2mm |
| Melalui diameter Lubang (Maks) | 6.5mm |
| Melalui ukuran lubang (min) | 0.2mm |
| Melalui toleransi lubang | ±0,025mm |
| Ketebalan tembaga lubang: | Min8μm Maks 38μm |
| Lebar/spasi garis minimum | 0,04/0,04 mm |
| Toleransi etsa | ±20% |
| Keakuratan pola pada lubang | ±2jt |
| Ukuran meninju (maks) | 3.175mm |
| Ukuran meninju (min) | 2.0mm |
| Meninju aperture Tebal (Maks) | 0.2mm |
| Toleransi tinta termoseting | ±0.2mm |
| Minyak hijau (Min) | 0.1mm |
| Bantalan solder (min) | 8 juta * 8 juta |
| Jarak bantalan solder (Min) | 8 juta |
| toleransi (Min) | ± 0.1mm |
| Bahan Laminasi yang Tersedia | Pl.PELIHARAAN.FR4-Pl |
| Ketebalan foil tembaga |
12um, 18um, 35um, 70um
|
FAQ:
Q1: Apakah Anda pabrik atau perusahaan perdagangan?
A: Lunfeng adalah produsen/pabrik.Kami mengkhususkan diri dalam memrbane switch selama 26 tahun, panel sentuh selama 10 tahun.
Q2: Apakah file switch saya aman jika saya mengirimkannya kepada Anda untuk pembuatan?
A: Kami menghormati otoritas desain pelanggan dan tidak akan pernah memproduksi panel sentuh untuk orang lain tanpa
izin Mu.NDA dapat diterima.
Q3: Dapatkah Anda menyalin sampel panel sentuh membran / overlay grafis / kapasitif atau resistif tanpa file?
A: Ya, kami dapat mengkloning sakelar membran / hamparan grafis / panel sentuh sesuai dengan sampel Anda.
Q4: Pembayaran apa yang Anda terima?
J: TT/Western Union.
Q5: Apa cara pengiriman Anda?
A: 1. Kami memiliki forwarder kami sendiri untuk mengirimkan barang melalui DHL, UPS, FEDEX, TNT, EMS.
2. Jika Anda memiliki forwarder Anda sendiri, kami dapat bekerja sama dengan mereka.
Q6: Bagaimana dengan MOQ?
J: TIDAK ADA MOQ.
Q7: Apa pasar utama Anda?
A: Eropa, AMERIKA SERIKAT, Brasil, Rusia, Turki, Iran, Austrialia, Singapura...
