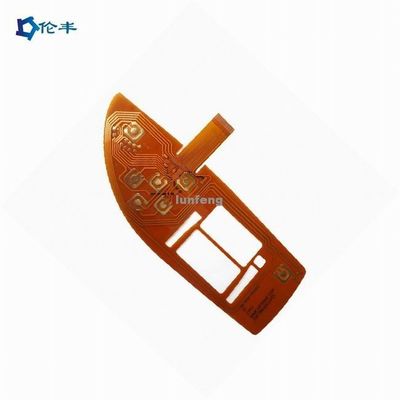

6 Lapisan FPC Flexible Circuit Board Polyimide Cable untuk Peralatan Medis dan Perangkat Elektronik

Nama merek:	Lunfeng
Nomor Model:	FPC001
MOQ:	1 buah
Ketentuan Pembayaran:	T/T, Western Union
Kemampuan Penyediaan:	500000 Potongan/Potongan per Bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Shenzhen, Cina

Sertifikasi:

ISO9001:2015

Bahan Dasar:

Polimilid

Ketebalan papan:

0.2-6mm

Min. Jarak garis:

0,003''

Min. Lebar garis:

0,075mm/0,075mm(3mil/3mil)

Minimal. Ukuran Lubang:

0,1mm(4mil) untuk HDI / 0,15mm(6mil)

Penyelesaian Permukaan:

HASL/OSP/Ag/ENIG/ENEPIG/Perak Perendaman/Timah

Ketebalan Tembaga:

0,4-2mil(10-50um)

Lapisan:

1-6lapisan

Ukuran FPC (maks/mnt):

Minimal: 10x45mm Maks: 250x1200mm

Ketebalan:

0,050mm--0,2mm

Kemasan rincian:

First put into a polybag, then paked into a carton. Pertama dimasukkan ke dalam polybag, k

Menyediakan kemampuan:

500000 Potongan/Potongan per Bulan

Menyoroti:

6 lapisan FPC Papan Sirkuit Fleksibel
,
kabel PCB FPC Papan Sirkuit Fleksibel
,
perakitan PCB fleksibel Polyimild

Deskripsi Produk

Papan Sirkuit Fleksibel FPC 6 Lapisan Kabel Polyimide Perakitan PCB Fleksibel

Papan Sirkuit Fleksibel FPC kabel PCB fleksibel FPC

PCB distruktur seperti kue lapis, menampilkan lapisan material berbeda yang bergantian yang dilaminasi bersama menggunakan panas dan perekat. Manufaktur PCB lapis ganda, juga disebut Papan Sirkuit Cetak Sisi Ganda, melibatkan papan sirkuit cetak dengan dua lapisan pola konduktif. Sirkuit PCB Sisi Ganda memungkinkan jejak perutean yang lebih dekat dan lebih luas dengan bergantian antara lapisan atas dan bawah menggunakan via. Saat ini, teknologi papan sirkuit cetak sisi ganda mewakili jenis PCB yang paling banyak digunakan di industri.

Spesifikasi Kabel FPC (Sirkuit Cetak Fleksibel)

Parameter Spesifikasi

Lapisan 1-6 lapis

Ukuran FPC (Maks/Min) Min: 10x45mm | Maks: 250x1200mm

Ketebalan 0.050mm - 0.2mm

Diameter Lubang Tembus (Maks) 6.5mm

Ukuran Lubang Tembus (Min) 0.2mm

Toleransi Lubang Tembus ±0.025mm

Ketebalan Tembaga Lubang Min 8μm | Maks 38μm

Lebar/Jarak Garis Min 0.04/0.04 mm

Toleransi Etsa ±20%

Akurasi Pola pada Lubang ±2mil

Ukuran Pukulan (Maks) φ3.175mm

Ukuran Pukulan (Min) φ2.0mm

Ketebalan Bukaan Pukulan (Maks) 0.2mm

Toleransi Tinta Termoset ±0.2mm

Minyak Hijau (Min) 0.1mm

Pad Solder (Min) 8mil×8mil

Jarak Pad Solder (Min) 8mil

Toleransi (Min) ±0.1mm

Bahan Laminasi yang Tersedia PI, PET, FR4-PI

Ketebalan Foil Tembaga 12um, 18um, 35um, 70um

Pertanyaan yang Sering Diajukan

Q1: Apakah Anda pabrik atau perusahaan dagang?

A: Lunfeng adalah produsen/pabrik. Kami berspesialisasi dalam sakelar membran selama 26 tahun dan panel sentuh selama 10 tahun.

Q2: Apakah file sakelar saya aman jika saya mengirimkannya kepada Anda untuk diproduksi?

A: Kami menghormati otoritas desain pelanggan dan tidak akan pernah memproduksi panel sentuh untuk orang lain tanpa izin Anda. NDA dapat diterima.

Q3: Bisakah Anda menyalin sampel sakelar membran/lapisan grafis/panel sentuh kapasitif atau resistif tanpa file?

A: Ya, kami dapat mengkloning sakelar membran, lapisan grafis, dan panel sentuh sesuai dengan sampel Anda.

Q4: Pembayaran apa yang Anda terima?

A: TT/Western Union.

Q5: Apa metode pengiriman Anda?

A: 1. Kami memiliki forwarder sendiri untuk mengirimkan barang melalui DHL, UPS, FEDEX, TNT, EMS.
2. Jika Anda memiliki forwarder sendiri, kami dapat bekerja sama dengan mereka.

Q6: Bagaimana dengan MOQ?

A: Tidak ada jumlah pesanan minimum.

Q7: Apa pasar utama Anda?

A: Eropa, AS, Brasil, Rusia, Turki, Iran, Australia, Singapura...
