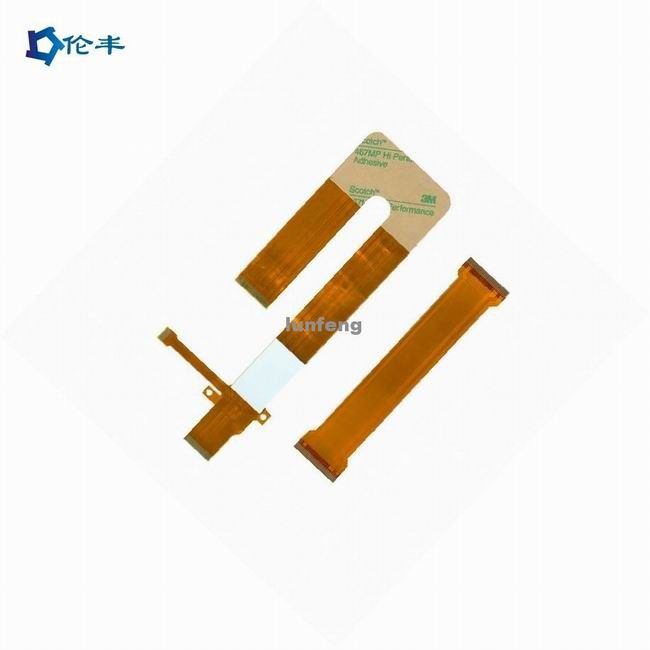

Papan Sirkuit Fleksibel Material Polyimild FPC dengan Perekat Belakang untuk Peralatan Medis

Nama merek:	Lunfeng
Nomor Model:	FPC006
MOQ:	1 buah
Ketentuan Pembayaran:	T/T, Western Union
Kemampuan Penyediaan:	500000 Potongan/Potongan per Bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Shenzhen, Cina

Sertifikasi:

ISO9001:2015

Bahan:

Polimilid

Ketebalan papan:

0.2-6mm

Jarak garis min:

0,003''

Lebar Garis Minimal:

0,075mm/ 0,075mm (3mil / 3mil)

Ukuran Lubang Minimal:

0,1mm (4mil) untuk HDI / 0,15mm (6mil)

Ketebalan Tembaga:

0,4-2mil(10-50um), Min8μm Maks 38μm

Penyelesaian Permukaan:

HASL/ OSP/ Ag/ ENIG/ ENEPIG/ Perendaman perak/Timah

Lapisan:

1-6lapisan

Ukuran FPC:

Minimal: 10x45mm Maks: 250x1200mm

Ketebalan:

0,050mm--0,2mm

Kemasan rincian:

First put into a polybag, then paked into a carton. Pertama dimasukkan ke dalam polybag, k

Menyediakan kemampuan:

500000 Potongan/Potongan per Bulan

Menyoroti:

Sirkuit cetak fleksibel FPC
,
sirkuit cetak fleksibel perekat belakang
,
bahan PCB fleksibel Polyimild

Deskripsi Produk

Flex Printed Circuit FPC Polyimild Flex Pcb Material

FPC Flexible Circuit Board PI PCB fleksibel dengan perekat belakang

Memahami komponen kunci tentang pembuatan PCB fleksibel termasuk pin lampiran, yang dapat ditambahkan sebagai ekstensi konduktor, pin solder, atau opsi lainnya.Menempatkan perekat di lokasi kunci memungkinkan peningkatan dalam penempatan sirkuit dan pemasangan.

Dengan meningkatnya kekhawatiran tentang gangguan elektromagnetik dan emisi dari sirkuit, spesifikasi pelindung dapat mengurangi risiko ini.jejak konduktor dan ruang tersedia di 0.002". Pada sirkuit dua sisi dan multi-lapisan, jejak konduktor dan ruang tersedia dalam 0,003 "- 0,004".

Konektor adalah sirkuit fleksibel dengan konektor yang dirakit yang memungkinkan perakitan yang lebih cepat.Clip terpisahInterkoneksi fleksibel digunakan untuk menghubungkan papan kaku bersama-sama, memungkinkan lipat dan posisi untuk memecahkan masalah kemasan kepadatan tinggi.

Spesifikasi Kabel FPC (Sirkuit Cetak Fleksibel)

Parameter Spesifikasi

Lapisan Lapisan 1-6

Ukuran FPC (Max/Min) Min: 10x45mm Max: 250x1200mm

Ketebalan 0.050mm - 0,2mm

Diameter Lubang (Max) 6.5mm

Ukuran Lubang Melalui (Min) 0.2mm

Melalui Toleransi Lubang ± 0,025mm

Ketebalan tembaga lubang Min 8μm Max 38μm

Lebar garis Min/Ruang 0.04/0.04 mm

Mengukir Toleransi ± 20%

Keakuratan Pola di Lubang ± 2mil

Ukuran Punching (Max) φ3,175mm

Ukuran Punching (Min) φ2.0mm

Ketebalan aperture punching (Max) 0.2mm

Toleransi Tinta Termosetting ± 0,2 mm

Minyak hijau (Min) 0.1mm

Pad Solder (Min) 8mil*8mil

Jarak dari solder pad (min) 8mil

Toleransi (Min) ± 0,1 mm

Bahan laminasi yang tersedia PI, PET, FR4-PI

Ketebalan foil tembaga 12um, 18um, 35um, 70um

Pertanyaan yang Sering Diajukan

T1: Apakah Anda pabrik atau perusahaan perdagangan?

A: Lunfeng adalah produsen / pabrik. Kami mengkhususkan diri dalam saklar membran selama 26 tahun dan panel sentuh selama 10 tahun.

T2: Apakah file switch saya aman jika saya mengirimkannya kepada Anda untuk pembuatan?

A: Kami menghormati otoritas desain pelanggan dan tidak akan pernah memproduksi panel sentuh untuk orang lain tanpa izin Anda.

T3: Bisakah Anda menyalin sampel panel sentuh membran / overlay grafis / kapasitif atau resistif tanpa file?

A: Ya, kami dapat mengkloning saklar membran / overlay grafis / panel sentuh sesuai dengan sampel Anda.

T4: Apa pembayaran yang Anda terima?

A: TT / Western Union.

Q5: Apa cara pengiriman Anda?

A:

Kami memiliki agen pengiriman kami sendiri untuk mengirim barang dengan DHL, UPS, FEDEX, TNT, EMS.

Jika Anda memiliki pengangkut Anda sendiri, kami dapat bekerja sama dengan mereka.

Q6: Bagaimana dengan MOQ?

A: Tidak ada MOQ.

Q7: Apa pasar utama Anda?

A: Eropa, Amerika Serikat, Brasil, Rusia, Turki, Iran, Australia, Singapura...
