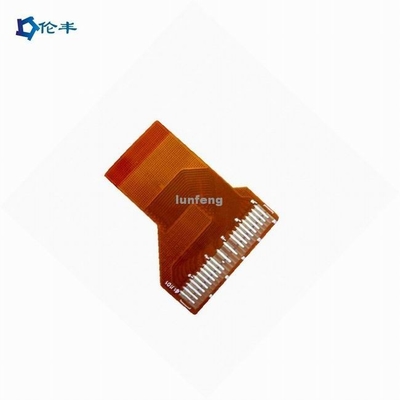

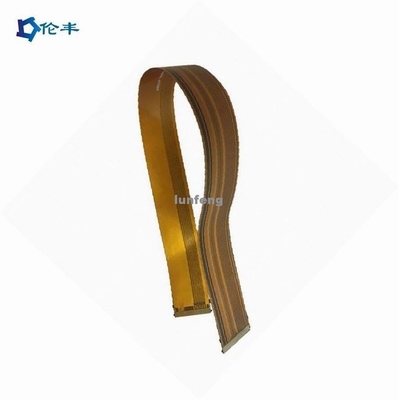

Papan Sirkuit Fleksibel Film PI Kuning Solder Mask dengan Ketebalan Tembaga 1OZ untuk Aplikasi Suhu Tinggi

Nama merek:	Lunfeng
Nomor Model:	FPC010
MOQ:	1 buah
Ketentuan Pembayaran:	T/T, Western Union
Kemampuan Penyediaan:	500000 Potongan/Potongan per Bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Shenzhen, Cina

Sertifikasi:

ISO9001:2015

Bahan:

Polimilid, PI

Ketebalan papan:

0.2-6mm

Penyelesaian Permukaan:

HASL/ OSP/ Ag/ ENIG/ ENEPIG/ Perendaman perak/Timah

Topeng Solder:

film PI kuning

Ketebalan Tembaga:

1/2OZ 1OZ 2OZ 3OZ,1oz / 1/2 ons/ 1/3 ons

Ketebalan Tembaga:

0,4-2mil(10-50um)

Profil garis besar:

Meninju / Potong laser / Dibor

Lapisan:

1-6lapisan

Ukuran FPC:

Minimal: 10x45mm Maks: 250x1200mm

Ketebalan:

0,050mm--0,2mm

Kemasan rincian:

First put into a polybag, then paked into a carton. Pertama dimasukkan ke dalam polybag, k

Menyediakan kemampuan:

500000 Potongan/Potongan per Bulan

Menyoroti:

Papan sirkuit cetak fleksibel kaku PI
,
papan sirkuit cetak fleksibel kaku 1OZ
,
papan fleksibel kaku Film PI Kuning

Deskripsi Produk

Kuning Pi Film Karat Fleksibel Printed Circuit Board 1OZ Ketebalan Tembaga

Ringkasan Produk

Flexible FPC Flexible Circuit Board PI PCB fleksibel dengan perekat belakang

Manfaat Sirkuit Cetak Fleksibel

Kinerja jangka panjang

Kualitas papan sirkuit fleksibel yang unggul memungkinkan mereka memiliki daya tahan dan kinerja jangka panjang.Karakteristik ductility rendah dan massa yang terkandung dalam papan ini memungkinkan mereka untuk mengatasi pengaruh getaranKemampuan elektronik untuk tetap tahan lama adalah keuntungan besar bagi pengguna.elektronik sudah umum di rumah tangga saat ini, sehingga kemampuan mereka untuk tetap dalam kondisi yang baik untuk waktu yang lama adalah nilai tambah.

Pengurangan Biaya

Kapasitas perangkat atau bahan untuk mengurangi biaya PCB dibandingkan dengan yang lain memberinya keuntungan tambahan.Mereka secara signifikan mengurangi biaya perakitan sirkuit cetak fleksibelDalam hal yang sama, mereka mengurangi waktu pengolahan ulang, waktu pengujian, dan penolakan, yang diterjemahkan ke penghematan biaya.

Kemampuan Hidup pada Suhu Tinggi

Bahan poliamida dalam papan sirkuit ini memiliki kapasitas untuk menahan suhu tinggi dan juga tahan terhadap bahan seperti asam dan minyak.Papan sirkuit fleksibel dapat menahan suhu setinggi 400 derajat celcius, yang membuat mereka pilihan yang dapat diandalkan untuk aplikasi suhu tinggi.

Spesifikasi Kabel FPC

Parameter Spesifikasi

Lapisan Lapisan 1-6

Ukuran FPC (max/min) Min: 10x45mm Max: 250x1200mm

Ketebalan 0.050mm - 0,2mm

Diameter Lubang (Max) 6.5mm

Ukuran lubang (min) 0.2mm

Melalui toleransi lubang ± 0,025mm

Ketebalan tembaga lubang Min 8μm Max 38μm

Lebar garis minimal/ruang 0.04/0.04 mm

Mengukir Toleransi ± 20%

Keakuratan pola pada lubang ± 2mil

Ukuran tusukan (maksimal) φ3,175mm

Ukuran tusukan (min) φ2.0mm

Ketebalan aperture perforasi (Max) 0.2mm

Toleransi tinta termosetting ± 0,2 mm

Minyak hijau (Min) 0.1mm

Pad solder (min) 8mil*8mil

Jarak pad solder (Min) 8mil

Toleransi (Min) ± 0,1 mm

Bahan laminasi yang tersedia PL. PET. FR4-Pl

Ketebalan foil tembaga 12um, 18um, 35um, 70um

Pertanyaan yang Sering Diajukan

T1: Apakah Anda pabrik atau perusahaan perdagangan?

A: Lunfeng adalah produsen / pabrik. Kami mengkhususkan diri dalam saklar membran selama 26 tahun, panel sentuh selama 10 tahun.

T2: Apakah file switch saya aman jika saya mengirimkannya kepada Anda untuk pembuatan?

A: Kami menghormati otoritas desain pelanggan dan tidak akan pernah memproduksi panel sentuh untuk orang lain tanpa izin Anda.

T3: Bisakah Anda menyalin sampel panel sentuh membran / overlay grafis / kapasitif atau resistif tanpa file?

A: Ya, kami dapat mengkloning saklar membran / overlay grafis / panel sentuh sesuai dengan sampel Anda.

T4: Apa pembayaran yang Anda terima?

A: TT / Western Union.

Q5: Apa cara pengiriman Anda?

A: 1. Kami memiliki forwarder kami sendiri untuk mengirimkan barang dengan DHL, UPS, FEDEX, TNT, EMS.
2Jika Anda memiliki pengangkut Anda sendiri, kita dapat bekerja sama dengan mereka.

Q6: Bagaimana dengan MOQ?

A: Tidak ada MOQ.

Q7: Apa pasar utama Anda?

A: Eropa, Amerika Serikat, Brasil, Rusia, Turki, Iran, Australia, Singapura...

Gambar Produk
