Tempat asal: | Shenzhen, Cina |
---|---|
Nama merek: | Lunfeng |
Sertifikasi: | ISO9001:2015 |
Nomor model: | FPC009 |
Kuantitas min Order: | 1 buah |
Kemasan rincian: | <i>First put into a polybag, then paked into a carton.</i> <b>Pertama dimasukkan ke dalam polybag, k |
Waktu pengiriman: | 7-25 hari kerja, untuk dinegosiasikan |
Syarat-syarat pembayaran: | T/T, Western Union |
Menyediakan kemampuan: | 500000 Potongan/Potongan per Bulan |

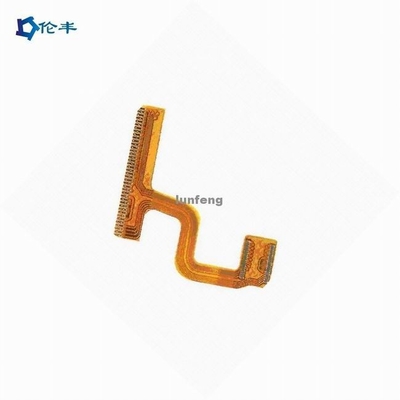

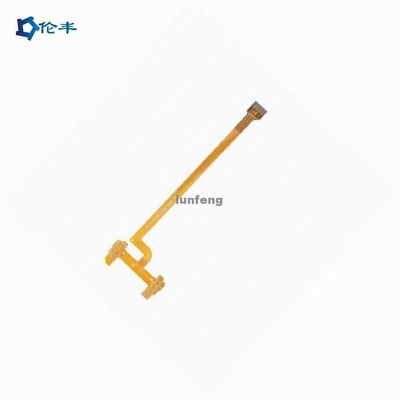

Nama: | Bahan FPC Flexible Circuit Board polimida PI dengan konektor | Aplikasi: | peralatan elektronik |
---|---|---|---|
Bahan:: | Polimild, PI | Ketebalan Tembaga:: | 0.4-2mil (10-50um), |
Ketebalan papan:: | 0.2-6mm | Ukuran: | Ukuran yang disesuaikan |
Penyelesaian Permukaan:: | HASL/ OSP/ Ag/ ENIG/ ENEPIG/ Perendaman perak/ Timah | Topeng solder: | Film PI Kuning |
Barang: | OEM/ODM | Layanan perakitan: | Pembuatan FPC |
Profil garis besar: | Meninju / Potong laser / Dibor | ||
Cahaya Tinggi: | 10-50um FPC Papan Sirkuit Fleksibel,Polimida PI FPC Papan Sirkuit Fleksibel,konektor papan sirkuit cetak fleksibel |
Manfaat Sirkuit Cetak Fleksibel
Kapasitas untuk kebebasan desain
Sirkuit cetak fleksibel memiliki kebebasan desain.Mereka tidak hanya terbatas pada lapisan ganda.Ini adalah keuntungan besar bagi para insinyur.Dengan kebebasan seperti ini, para insinyur dapat membuat konfigurasi kompleks dengan interkoneksi yang berbeda.Selain itu, sirkuit cetak fleksibel mampu mengakomodasi komponen yang berbeda.Jika Anda bertanya kepada insinyur atau desainer mana pun di luar sana, mereka akan memberi tahu Anda bahwa kapasitas untuk memiliki kebebasan desain akan memberi mereka kemampuan untuk melatih keragaman dan kreativitas.
Mereka memungkinkan konfigurasi kepadatan tinggi
Karena mereka dapat memungkinkan kombinasi lubang tembus berlapis dan komponen yang dipasang di permukaan, mereka mampu memberikan ruang untuk perangkat kepadatan tinggi.Kemungkinan pemisahan yang sempit antara komponen memungkinkan untuk merancang konduktor yang lebih ringan.Melalui ini, dimungkinkan untuk menyediakan ruang untuk komponen tambahan.
Kabel FPC ( Flexible Printed Circuit ) Spesifikasi
|
|
Lapisan | 1-6lapisan |
Ukuran FPC (maks / mnt) | Min: 10x45mm Maks: 250x1200mm |
Ketebalan | 0,050mm—0,2mm |
Melalui diameter Lubang (Maks) | 6.5mm |
Melalui ukuran lubang (min) | 0.2mm |
Melalui toleransi lubang | ±0,025mm |
Ketebalan tembaga lubang: | Min8μm Maks 38μm |
Lebar/spasi garis minimum | 0,04/0,04 mm |
Toleransi etsa | ±20% |
Keakuratan pola pada lubang | ±2jt |
Ukuran meninju (maks) | 3.175mm |
Ukuran meninju (min) | 2.0mm |
Meninju aperture Tebal (Maks) | 0.2mm |
Toleransi tinta termoseting | ±0.2mm |
Minyak hijau (Min) | 0.1mm |
Bantalan solder (min) | 8 juta * 8 juta |
Jarak bantalan solder (Min) | 8 juta |
toleransi (Min) | ± 0.1mm |
Bahan Laminasi yang Tersedia | Pl.PELIHARAAN.FR4-Pl |
Ketebalan foil tembaga |
12um, 18um, 35um, 70um
|
FAQ:
Q1: Apakah Anda pabrik atau perusahaan perdagangan?
A: Lunfeng adalah produsen/pabrik.Kami mengkhususkan diri dalam memrbane switch selama 26 tahun, panel sentuh selama 10 tahun.
Q2: Apakah file switch saya aman jika saya mengirimkannya kepada Anda untuk pembuatan?
A: Kami menghormati otoritas desain pelanggan dan tidak akan pernah memproduksi panel sentuh untuk orang lain tanpa
izin Mu.NDA dapat diterima.
Q3: Dapatkah Anda menyalin sampel panel sentuh membran / overlay grafis / kapasitif atau resistif tanpa file?
A: Ya, kami dapat mengkloning sakelar membran / hamparan grafis / panel sentuh sesuai dengan sampel Anda.
Q4: Pembayaran apa yang Anda terima?
J: TT/Western Union.
Q5: Apa cara pengiriman Anda?
A: 1. Kami memiliki forwarder kami sendiri untuk mengirimkan barang melalui DHL, UPS, FEDEX, TNT, EMS.
2. Jika Anda memiliki forwarder Anda sendiri, kami dapat bekerja sama dengan mereka.
Q6: Bagaimana dengan MOQ?
J: TIDAK ADA MOQ.
Q7: Apa pasar utama Anda?
A: Eropa, AMERIKA SERIKAT, Brasil, Rusia, Turki, Iran, Austrialia, Singapura...
