| Tempat asal: | Shenzhen, Cina |
|---|---|
| Nama merek: | Lunfeng |
| Sertifikasi: | ISO9001:2015 |
| Nomor model: | FPC005 |
| Kuantitas min Order: | 1 buah |
| Kemasan rincian: | <i>First put into a polybag, then paked into a carton.</i> <b>Pertama dimasukkan ke dalam polybag, k |
| Waktu pengiriman: | 7-25 hari kerja, untuk dinegosiasikan |
| Syarat-syarat pembayaran: | T/T, Western Union |
| Menyediakan kemampuan: | 500000 Potongan/Potongan per Bulan |

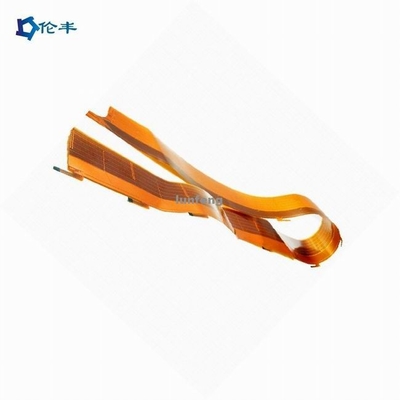

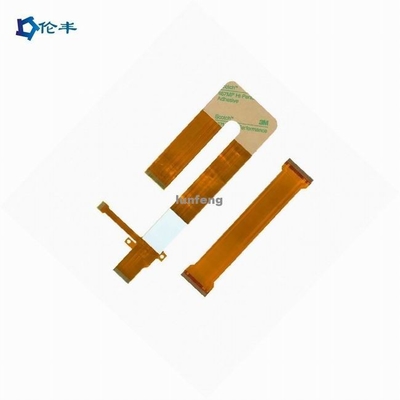

| Nama: | FPC Flexible Circuit Board sirkuit cetak fleksibel | Aplikasi: | Peralatan Medis, Peralatan Elektronik |
|---|---|---|---|
| Bahan:: | Polimild, PI | Ketebalan Tembaga:: | 0.4-2mil (10-50um), |
| Ketebalan papan:: | 0.2-6mm | Ukuran: | Ukuran yang disesuaikan |
| Penyelesaian Permukaan:: | HASL/ OSP/ Ag/ ENIG/ ENEPIG/ Perendaman perak/ Timah | Barang: | OEM |
| Profil garis besar: | Meninju / Potongan laser / Dibor | Nama Produk: | Shenzhen QuikPCB memimpin papan PCB |
| <i>Min.</i> <b>min.</b> <i>line width</i> <b>lebar garis</b>: | 0.1mm | ||
| Cahaya Tinggi: | 0.2-6mm papan fleksibel pcb,peralatan elektronik papan fleksibel pcb,meninju datar fleksibel pcb |
||
Klasifikasi Papan Sirkuit Fleksibel Berdasarkan Lapisan
Papan Sirkuit Fleksibel Satu Sisi
Ini adalah salah satu jenis dasar papan sirkuit fleksibel berdasarkan lapisan.Ini berisi satu lapisan film polimida.Ia juga memiliki lapisan tembaga yang tipis.
Papan Sirkuit Fleksibel Satu Sisi dengan Akses Ganda
Seperti namanya, papan sirkuit ini memiliki satu sisi tetapi memiliki lembaran tembaga yang dapat diakses dari kedua sisi.
Papan Sirkuit Fleksibel Dua Sisi
Papan sirkuit khusus ini berisi lapisan ganda konduktor di kedua sisi lapisan polimida.
Sirkuit Fleksibel Multi-Lapisan
Sirkuit ini berisi kombinasi sirkuit fleksibel dua sisi dan satu sisi.
Berdasarkan jenis papan sirkuit fleksibel yang disebutkan di atas, terbukti bahwa desainer dan insinyur memiliki spektrum pilihan yang lebih luas untuk aplikasi yang berbeda.Fleksibilitas inilah yang membuat papan sirkuit fleksibel sangat bermanfaat.
|
Kabel FPC ( Flexible Printed Circuit ) Spesifikasi
|
|
| Lapisan | 1-6lapisan |
| Ukuran FPC (maks / mnt) | Min: 10x45mm Maks: 250x1200mm |
| Ketebalan | 0,050mm—0,2mm |
| Melalui diameter Lubang (Maks) | 6.5mm |
| Melalui ukuran lubang (min) | 0.2mm |
| Melalui toleransi lubang | ±0,025mm |
| Ketebalan tembaga lubang: | Min8μm Maks 38μm |
| Lebar/spasi garis minimum | 0,04/0,04 mm |
| Toleransi etsa | ±20% |
| Keakuratan pola pada lubang | ±2jt |
| Ukuran meninju (maks) | 3.175mm |
| Ukuran meninju (min) | 2.0mm |
| Meninju aperture Tebal (Maks) | 0.2mm |
| Toleransi tinta termoseting | ±0.2mm |
| Minyak hijau (Min) | 0.1mm |
| Bantalan solder (min) | 8 juta * 8 juta |
| Jarak bantalan solder (Min) | 8 juta |
| toleransi (Min) | ± 0.1mm |
| Bahan Laminasi yang Tersedia | Pl.PELIHARAAN.FR4-Pl |
| Ketebalan foil tembaga |
12um, 18um, 35um, 70um
|
FAQ:
Q1: Apakah Anda pabrik atau perusahaan perdagangan?
A: Lunfeng adalah produsen/pabrik.Kami mengkhususkan diri dalam memrbane switch selama 26 tahun, panel sentuh selama 10 tahun.
Q2: Apakah file switch saya aman jika saya mengirimkannya kepada Anda untuk pembuatan?
A: Kami menghormati otoritas desain pelanggan dan tidak akan pernah memproduksi panel sentuh untuk orang lain tanpa
izin Mu.NDA dapat diterima.
Q3: Dapatkah Anda menyalin sampel panel sentuh membran / overlay grafis / kapasitif atau resistif tanpa file?
A: Ya, kami dapat mengkloning sakelar membran / hamparan grafis / panel sentuh sesuai dengan sampel Anda.
Q4: Pembayaran apa yang Anda terima?
J: TT/Western Union.
Q5: Apa cara pengiriman Anda?
A: 1. Kami memiliki forwarder kami sendiri untuk mengirimkan barang melalui DHL, UPS, FEDEX, TNT, EMS.
2. Jika Anda memiliki forwarder Anda sendiri, kami dapat bekerja sama dengan mereka.
Q6: Bagaimana dengan MOQ?
J: TIDAK ADA MOQ.
Q7: Apa pasar utama Anda?
A: Eropa, AMERIKA SERIKAT, Brasil, Rusia, Turki, Iran, Austrialia, Singapura...
