Tempat asal: | Shenzhen, Cina |
---|---|
Nama merek: | Lunfeng |
Sertifikasi: | ISO9001:2015 |
Nomor model: | LFZDX110 |
Kuantitas min Order: | 1 buah |
Harga: | Negotiable |
Kemasan rincian: | <i>First put into a polybag, then paked into a carton.</i> <b>Pertama dimasukkan ke dalam polybag, k |
Waktu pengiriman: | 7-25 hari kerja, untuk dinegosiasikan |
Syarat-syarat pembayaran: | T/T, Western Union |
Menyediakan kemampuan: | 500000 Potongan/Potongan per Bulan |
Nama: | Black LCD Window LED Tactile LED Membran Switch Matte Look | Bahan: | PET, Poliester (PET), poliester 0,15mm |
---|---|---|---|
Perekat Belakang: | 3M467/468, | warna: | Warna Pantone/RAL, merah, hijau, hitam, putih |
Fitur: | permukaan matte, sirkuit perak | Penyambung: | Pitch 2,54mm, konektor hitam, |
Kunci: | kunci timbul dengan kubah logam, | DIPIMPIN: | Led warna, TIDAK ADA film LGF |
jendela: | jendela LCD hitam, tidak ada lubang punch | ||
Cahaya Tinggi: | Sakelar Membran LED Matte Look,Sakelar Membran LED 60hz,Keypad Membran LED Matte Look |

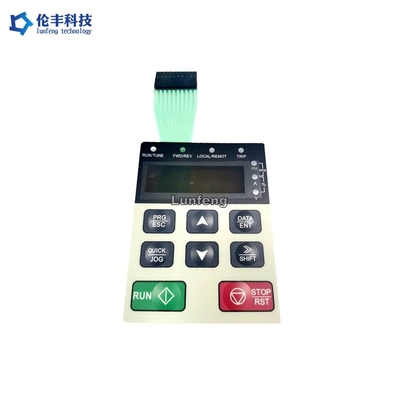

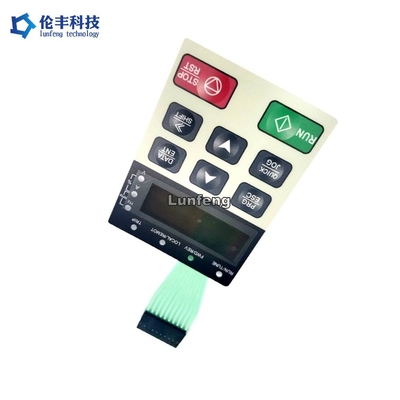

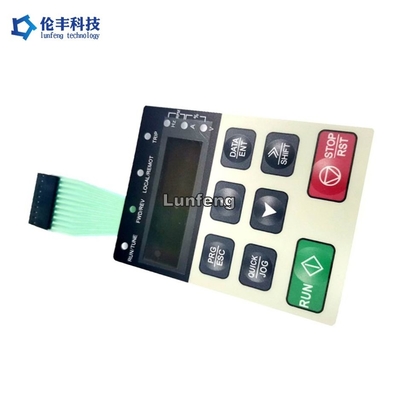

Black LCD Window LED Tactile LED Membran Switch Matte Look
Struktur Keypad Membran
1, 4 lapisan struktur: Hamparan grafis + Spacer + Sirkuit (bisa berupa sirkuit PET atau sirkuit FPC) + Perekat Belakang
2, 6 struktur lapisan:
Overlay grafis + Spacer: Dome Retainer + Spacer + Sirkuit (bisa berupa sirkuit PET atau sirkuit FPC) + Perekat Belakang;
3, Struktur Lainnya
1. Overlay + Perekat Karet + Keypad Karet + Perekat Karet + Retainer + Spacer + Sirkuit + Perekat Belakang;
2. Overlay + Spacer + Retainer + Sirkuit PCB;
Dan juga masih banyak jenis struktur lainnya untuk struktur interface keypads.Itu didasarkan pada kebutuhan nyata pelanggan dan kami dapat merancang struktur yang cocok dan ekonomis untuk aplikasi akhir pelanggan kami.
Deskripsi sakelar membran
Sakelar membran biasanya memiliki 6 lapisan atau lebih atau kurang.Lapisan atas sakelar membran adalah antarmuka overlay grafis antara pengguna dan mesin.Lapisan kritis lainnya adalah lapisan sirkuit.Itu juga bisa berupa PET, FPC atau PCB.Semua lapisan biasanya dirakit menggunakan perekat yang peka terhadap tekanan.Kontak antara dua jejak dapat dilakukan melalui bantalan korslet yang dicetak atau melalui kubah logam yang berdiri di atas kaki.
Aplikasi:
Keuntungan kami:
Item | Sirkuit Cetak Perak | Sirkuit FPC Terukir Tembaga |
Bahan | PET (Poliester) | Tembaga |
Konduktor | Perak dicetak | Tembaga |
Hubungi Jari | Perak dan Karbon | Berlapis emas |
Bantalan Tombol Kontak | Perak | Berlapis emas |
Kehidupan & Keandalan | normal | bagus |
Stabilitas | normal | bagus |
Perlawanan | rendah | Sangat rendah |
Biaya | rendah | tinggi |
Waktu Pimpin | 2-3 hari | 7-10 hari |
Melempar |
0.5mm (tidak disarankan), 1.0mm,1.27mm, 2.54mm |
0,5 mm, 1,0 mm, 1,27 mm, 2,54 mm |
1. Properti Listrik | Saklar Membran | ||
Tingkat Listrik: | 35V(DC), 100mA,1W | ||
Resistansi Kontak: | 10Ω~500 Ω | ||
Resistansi isolasi: | 100MΩ/100V | ||
Tegangan-resistansi dielektrik: | 250Vrms(50~60Hz 1 menit) | ||
Waktu Obrolan: | ≤ 5ms | ||
Seumur hidup: | Tipe datar ≥ 5.000.000;Jenis taktil ≥ 1.000.000 | ||
Melipat Ekor: | R>1.180 | ||
2. Sifat Mekanik | |||
Angkatan Operasi: | Tipe datar 57~284g (2~10oz);Jenis taktil 170~397g(6~14oz) | ||
Sakelar Stroke: | Tipe datar 0,1 ~ 0,5mm;Jenis taktil 0,6 ~ 1,5mm | ||
3. Kondisi Lingkungan dan Penyimpanan | |||
Suhu Operasi: | -40°C ~ +80°C | ||
Suhu Penyimpanan: | -40°C ~ +80°C | ||
Kelembaban: | 40°C, 90%~95%, 240 jam |
FAQ:
Q1: Apakah Anda pabrik atau perusahaan perdagangan?
A : Lunfeng adalah produsen/pabrik membran switch/grafis overlay.Kami mengkhususkan diri dalam memrbane switch selama 26 tahun.
T2: Apakah file sakelar saya aman jika saya mengirimkannya kepada Anda untuk diproduksi?
A : Kami menghormati otoritas desain pelanggan dan tidak akan pernah memproduksi saklar membran / overlay grafis untuk orang lain tanpa itu
izin Mu.NDA dapat diterima.
Q3: Bisakah Anda menyalin sampel sakelar membran / hamparan grafis tanpa file?
A: Ya, kami dapat mengkloning sakelar membran/overlay grafis sesuai dengan sampel Anda.
Q4: Pembayaran apa yang Anda terima?
J : TT/Western Union.
Q5: Apa cara pengiriman Anda?
A : 1. Kami memiliki forwarder kami sendiri untuk mengirimkan barang melalui DHL, UPS, FEDEX, TNT, EMS.
2. Jika Anda memiliki pengirim sendiri, kami dapat bekerja sama dengan mereka.
Q6: Bagaimana dengan MOQ?
A : 1 pcs, tapi biasanya 5 pcs sampel untuk memrbane switch, 10 pcs untuk overlay membran.
Q7: Apa pasar utama Anda?
A : Eropa, AS, Brasil, Rusia, Turki, Iran, Austrialia, Singapura...
