Tempat asal: | Shenzhen, Cina |
---|---|
Nama merek: | Lunfeng |
Sertifikasi: | ISO9001:2015 |
Nomor model: | LFZDX101 |
Kuantitas min Order: | 1 buah |
Harga: | Negotiable |
Kemasan rincian: | <i>First put into a polybag, then paked into a carton.</i> <b>Pertama dimasukkan ke dalam polybag, k |
Waktu pengiriman: | 7-25 hari kerja, untuk dinegosiasikan |
Syarat-syarat pembayaran: | T/T, Western Union |
Menyediakan kemampuan: | 500000 Potongan/Potongan per Bulan |
Bahan: | PET, Poliester (PET), 0.15mm MATTE PET | Perekat Belakang: | Perekat 3M9448 3M |
---|---|---|---|
warna: | Warna Pantone/RAL, kuning, abu-abu | Fitur: | permukaan matte, kabel sirkuit perak |
Penyambung: | 2.54 mm Pitch, housing plastik hitam | Kunci: | kunci taktil, kubah logam, |
DIPIMPIN: | Led warna, TANPA film LGF | jendela: | TIDAK ADA jendela LCD, satu lubang punch |
Cahaya Tinggi: | NO LGF Film Flat Membran Switch,Color Leds PET Membran Switch,Flat PET Membran Switch |

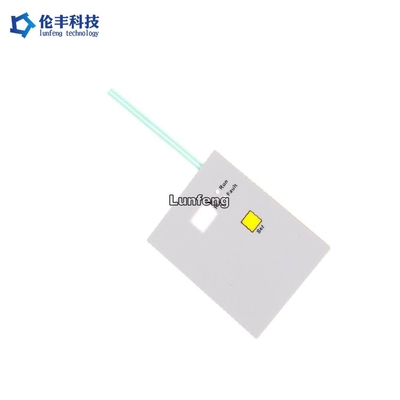

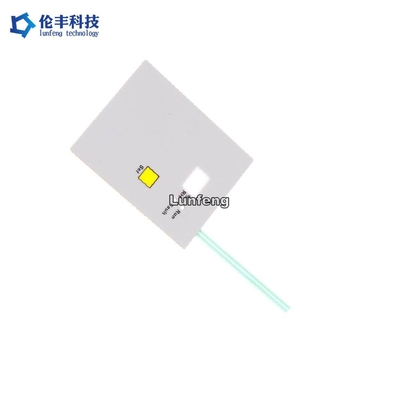

Keypad Saklar Membran Perekat OEM 3M, Sakelar Membran Datar
Komponen Saklar Membran
Hamparan Grafis
Hamparan grafis adalah film tipis dengan lapisan tercetak yang berfungsi sebagai permukaan atas produk.Mereka bisa dekoratif atau sederhana dalam desain.Anda dapat mengemboss overlay grafik, atau grafik dapat membantu menunjukkan lokasi peralihan.
Papan tombol
Keypad adalah sekumpulan tombol yang tersusun dalam satu blok yang menjadi antarmuka produk.Keypads menawarkan berbagai pilihan untuk mencapai pengalaman pengguna yang diinginkan.Bahan keypad yang umum adalah:
Bahan elastomer yang dicetak dengan kompresi
Tombol keras dipasang di bezel
Kombinasi tombol keras dan elastomer
Perekat
Perekat peka tekanan adalah lapisan tipis pita yang menempelkan kubah ke sirkuit.Perekat dapat membantu melindungi sakelar dari serpihan, memberikan penghalang kelembapan, atau faktor lingkungan lainnya.
Kubah Logam
Kubah logam adalah kontak yang biasanya terbuka yang, ketika ditekan, menyelesaikan sirkuit.Kubah logam, juga dikenal sebagai kubah taktil, menciptakan umpan balik taktil bagi pengguna dan datang dalam berbagai ukuran, gaya, dan kekuatan.Domes memiliki peringkat hidup hingga 10 juta tekanan.Snaptron dapat menghasilkan kubah khusus dengan waktu tunggu minimal.
Spacer/Retainer
Saku penahan dapat menahan kubah pada posisinya tanpa perlu lapisan perekat.Lapisan pengatur jarak menyediakan ruang untuk kubah di bawah hamparan grafis.Itu juga dapat menggabungkan saluran ventilasi yang memungkinkan udara bergerak di bawah hamparan grafis saat menekan berbagai sakelar.Spacer menghilangkan kebutuhan untuk melampiaskan setiap saku sakelar melalui papan sirkuit.
[kubah taktil dengan spacer]
sirkuit
Sirkuit dapat berupa satu sisi, dua sisi, atau bahkan fleksibel dalam beberapa aplikasi, juga dikenal sebagai sirkuit fleksibel.Kubah diposisikan pada bantalan sirkuit, dan ketika ditekan, buat penutupan kontak.
Kubah logam ditempatkan di atas bantalan kontakKubah logam hanyalah salah satu dari banyak komponen sakelar yang bersama-sama membuat antarmuka manusia-mesin yang kompleks.
Aplikasi:
Keuntungan kami:
item | Sirkuit Cetak Perak | Sirkuit FPC Terukir Tembaga |
Bahan | PET (Poliester) | Tembaga |
Konduktor | Perak dicetak | Tembaga |
Hubungi Jari | Perak dan Karbon | berlapis emas |
Bantalan Tombol Kontak | Perak | berlapis emas |
Hidup & Keandalan | normal | bagus |
Stabilitas | normal | bagus |
Perlawanan | rendah | Sangat rendah |
Biaya | rendah | tinggi |
Waktu Pimpin | 2-3 hari | 7-10 hari |
Melempar |
0.5mm (tidak disarankan), 1.0mm, 1.27mm, 2.54mm |
0.5mm, 1.0mm, 1.27mm, 2.54mm |
1. Sifat Listrik | Saklar Membran | ||
Tingkat Listrik: | 35V (DC), 100mA, 1W | ||
Resistensi Kontak: | 10Ω~500 | ||
Resistansi isolasi: | 100MΩ/100V | ||
Dielektrik Tegangan-tahan: | 250VRms (50 ~ 60Hz 1 menit) | ||
Waktu mengobrol: | 5ms | ||
Seumur hidup: | Tipe datar 5.000.000;Jenis taktil 1.000.000 | ||
Lipat Ekor: | R>1,180 | ||
2. Sifat Mekanik | |||
Angkatan Operasi: | Tipe datar 57~284g (2~10oz);Jenis taktil 170~397g (6~14oz) | ||
Beralih Stroke: | Tipe datar 0.1~0.5mm;Tipe taktil 0.6 ~ 1.5mm | ||
3. Kondisi Lingkungan dan Penyimpanan | |||
Suhu Operasi: | -40 °C ~ +80 °C | ||
Suhu Penyimpanan: | -40 °C ~ +80 °C | ||
Kelembaban: | 40 ° C, 90% ~ 95%, 240 jam |
FAQ:
Q1: Apakah Anda pabrik atau perusahaan perdagangan?
A: Lunfeng adalah produsen / pabrik saklar membran / overlay grafis.Kami mengkhususkan diri dalam memrbane switch selama 26 tahun.
Q2: Apakah file switch saya aman jika saya mengirimkannya kepada Anda untuk pembuatan?
A: Kami menghormati otoritas desain pelanggan dan tidak akan pernah memproduksi sakelar membran / overlay grafis untuk orang lain tanpa
izin Mu.NDA dapat diterima.
Q3: Dapatkah Anda menyalin sampel sakelar membran / overlay grafis tanpa file?
A: Ya, kami dapat mengkloning sakelar membran / overlay grafis sesuai dengan sampel Anda.
Q4: Pembayaran apa yang Anda terima?
J: TT/Western Union.
Q5: Apa cara pengiriman Anda?
A: 1. Kami memiliki forwarder kami sendiri untuk mengirimkan barang melalui DHL, UPS, FEDEX, TNT, EMS.
2. Jika Anda memiliki forwarder Anda sendiri, kami dapat bekerja sama dengan mereka.
Q6: Bagaimana dengan MOQ?
A: 1 pcs, tapi biasanya 5 pcs sampel untuk memrbane switch, 10 pcs untuk membran overlay.
Q7: Apa pasar utama Anda?
A: Eropa, AMERIKA SERIKAT, Brasil, Rusia, Turki, Iran, Austrialia, Singapura...
