Tempat asal: | Shenzhen, Cina |
---|---|
Nama merek: | Lunfeng |
Sertifikasi: | ISO9001:2015 |
Nomor model: | FPCMS-002 |
Kuantitas min Order: | 1 buah |
Harga: | Negotiable |
Kemasan rincian: | <i>First put into a polybag, then paked into a carton.</i> <b>Pertama dimasukkan ke dalam polybag, k |
Waktu pengiriman: | 7-25 hari kerja, untuk dinegosiasikan |
Syarat-syarat pembayaran: | T/T, Western Union |
Menyediakan kemampuan: | 500000 Potongan/Potongan per Bulan |
Nama Produk: | keypad taktil fleksibel FPC Membran Switch tombol timbul dan LED | Digunakan pada: | Kontrol Industri |
---|---|---|---|
Warna: | Warna Pantone atau RAL, abu-abu, hitam | bahan kunci: | PET EBG180 mengkilap |
Perekat belakang: | 3M468 | Fitur: | kubah logam, led |
sirkuit: | FPC fleksibel | warna yang dipimpin: | Putih/Hijau/Merah/Disesuaikan |
Cahaya Tinggi: | Sakelar Membran FPC abu-abu,Sakelar Membran FPC LED,tombol timbul tombol taktil tombol |

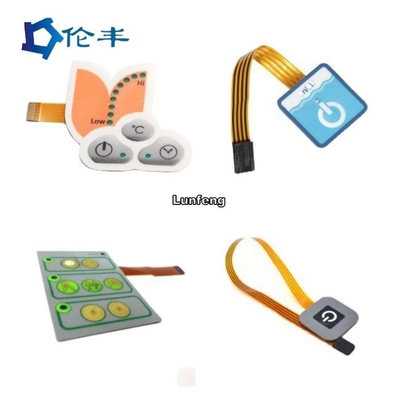

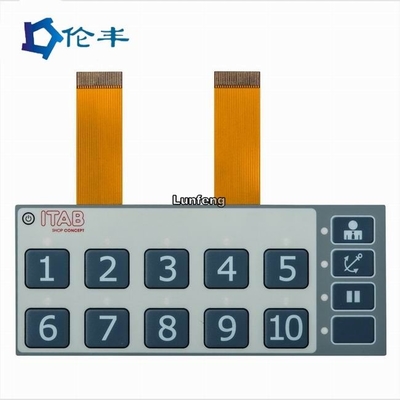

keypad taktil fleksibel FPC Membran Switch tombol timbul dan LED
Biasanya jika sakelar membran perlu merakit banyak LED, maka kami sarankan untuk menggunakan sirkuit FPC, itu bisa mendapatkan kualitas penyolderan LED yang lebih stabil.Untuk aplikasi normal sirkuit PET sudah cukup, yang lebih ekonomis.Selain itu jika pitch konduktor 0,5mm, meskipun kami juga dapat mencetaknya, tetapi kami tetap menyarankan untuk menggunakan sirkuit FPC.Karena itu pitch 0.5mm terlalu kecil dan mudah terjadi masalah hubung singkat.
Untuk sakelar membran sirkuit kaku, sirkuitnya adalah papan sirkuit cetak kaku.Bahan PCB kaku biasanya FR4 dan Tembaga.Dengan jenis sakelar membran ini, konektornya biasanya adalah konektor SMD (terkadang juga bisa langsung melalui konektor).Untuk beberapa aplikasi yang membutuhkan kemampuan yang sangat kaku, maka gunakan saklar membran sirkuit PCB.
item | Sirkuit Cetak Perak | Sirkuit FPC Terukir Tembaga |
Bahan | PET (Poliester) | Tembaga |
Konduktor | Perak dicetak | Tembaga |
Hubungi Jari | Perak dan Karbon | berlapis emas |
Bantalan Tombol Kontak | Perak | berlapis emas |
Hidup & Keandalan | normal | bagus |
Stabilitas | normal | bagus |
Perlawanan | rendah | Sangat rendah |
Biaya | rendah | tinggi |
Waktu Pimpin | 2-3 hari | 7-10 hari |
Melempar | 0.5mm (tidak disarankan), 1.0mm, 1.27mm, 2.54mm | 0.5mm, 1.0mm, 1.27mm, 2.54mm |
Keuntungan kami:
Kami Fokus pada sakelar membran dan item terkait.
Kemampuan R&D yang kuat
Stabil dalam kualitas
Harga bersaing
Lead time pendek untuk sampel dan produksi massal
Seluruh desain solusi tersedia
Aplikasi:
* peralatan dan perangkat rumah tangga
* Sistem Perlindungan Keamanan dengan Kode Cipher
* Berbagai panel keypad kontrol industri
* elektronik konsumen dan barang 3C
* Sistem dan perangkat medis Thrapy
Berbagai tombol kontrol mesin otomatis
1. Sifat Listrik | Saklar Membran | ||
Tingkat Listrik: | 35V (DC), 100mA, 1W | ||
Resistensi Kontak: | 10Ω~500 | ||
Resistansi isolasi: | 100MΩ/100V | ||
Dielektrik Tegangan-tahan: | 250VRms (50 ~ 60Hz 1 menit) | ||
Waktu mengobrol: | 5ms | ||
Seumur hidup: | Tipe datar 5.000.000;Jenis taktil 1.000.000 | ||
Lipat Ekor: | R>1,180 | ||
|
| ||
2. Properti Mekanik |
| ||
Angkatan Operasi: | Tipe datar 57~284g (2~10oz);Jenis taktil 170~397g (6~14oz) | ||
Beralih Stroke: | Tipe datar 0.1~0.5mm;Jenis taktil 0.6 ~ 1.5mm | ||
|
| ||
3. Kondisi Lingkungan dan Penyimpanan |
| ||
Suhu Operasi: | -40 °C ~ +80 °C | ||
Suhu Penyimpanan: | -40 °C ~ +80 °C | ||
Kelembaban: | 40 ° C, 90% ~ 95%, 240 jam |
FAQ:
Q1: Apakah Anda pabrik atau perusahaan perdagangan?
A: Lunfeng adalah produsen/pabrik membran switch/overlay grafis.Kami mengkhususkan diri dalam memrbane switch selama 26 tahun.
Q2: Apakah file switch saya aman jika saya mengirimkannya kepada Anda untuk pembuatan?
A: Kami menghormati otoritas desain pelanggan dan tidak akan pernah memproduksi sakelar membran / overlay grafis untuk orang lain tanpa
izin Mu.NDA dapat diterima.
Q3: Bisakah Anda menyalin sampel sakelar membran / hamparan grafis tanpa file?
A: Ya, kami dapat mengkloning sakelar membran / overlay grafis sesuai dengan sampel Anda.
Q4: Pembayaran apa yang Anda terima?
J: TT/Western Union.
Q5: Apa cara pengiriman Anda?
A: 1. Kami memiliki forwarder kami sendiri untuk mengirimkan barang melalui DHL, UPS, FEDEX, TNT, EMS.
2. Jika Anda memiliki forwarder Anda sendiri, kami dapat bekerja sama dengan mereka.
Q6: Bagaimana dengan MOQ?
A: 1 pcs, tapi biasanya 5 pcs sampel untuk memrbane switch, 10 pcs untuk overlay membran.
Q7: Apa pasar utama Anda?
A: Eropa, AMERIKA SERIKAT, Brasil, Rusia, Turki, Iran, Austrialia, Singapura...
